Víkendový dom priamo v záhrade

Vlastnému návrhu víkendového domu predchádzali dve požiadavky investora – chcel mať víkendovú chalupu niekde v peknom prostredí, najradšej niekde v horách na strednom Slovensku a mal to byť zrubový dom.

Zhodou okolností sa však postupne zrodil architektonický koncept, ktorý spolu s konštrukciou drevostavby v spolupôsobení s dreveným interiérom presvedčil investora, že „drevenica" môže mať rôzne (aj veľmi súčasné) podoby. Konečný tvar domu sa tak stal spoločným víťazstvom investora a architekta.

Už o rok železnicu úplne odklonia a s ňou klesne aj počet vzdušných elektrických vedení a stožiarov.

Keďže majiteľ víkendového domu cez týždeň pracuje v Bratislave a v Nosiciach má rodičovský rodinný dom s veľkým pozemkom, projektant mu navrhol, aby si víkendový dom postavil „doma". Výhodou je, že rodina sa nemusí počas víkendovej dopravnej špičky nikam presúvať a na chalupu prejdú po návrate z práce doslova v papučiach.
Dom je postavený v nízkoenergetickom štandarde, hlavným zdrojom tepla sú keramické kachle s doplnkovou možnosťou elektrického vykurovania. Objekt je zastrešený sedlovou strechou.

Architektúra a funkčné riešenie

Východiskom riešenia novostavby boli stavebno-technické danosti pozemku a požiadavky investora, ktoré sa premietli do celkového riešenia priestorového konceptu. Pre finálne riešenie bolo určujúce rozhodnutie investora zakomponovať do základných funkcií víkendového domu aj priestor pre masážnu vaňu a saunu. Toto rozhodnutie sa v architektonickom riešení prejavilo vo forme centrálneho krytého poloátria, ktoré okrem „vodného sveta" zasahuje aj do obslužnej vstupnej a dennej spoločenskej časti domu.

Dom je postavený v nízkoenergetickom štandarde so spotrebou tepla na vykurovanie zhruba 35 kWh/m² za rok. Hlavným zdrojom tepla sú keramické kachle s doplnkovou možnosťou elektrického vykurovania. Objekt je zastrešený sedlovou strechou.

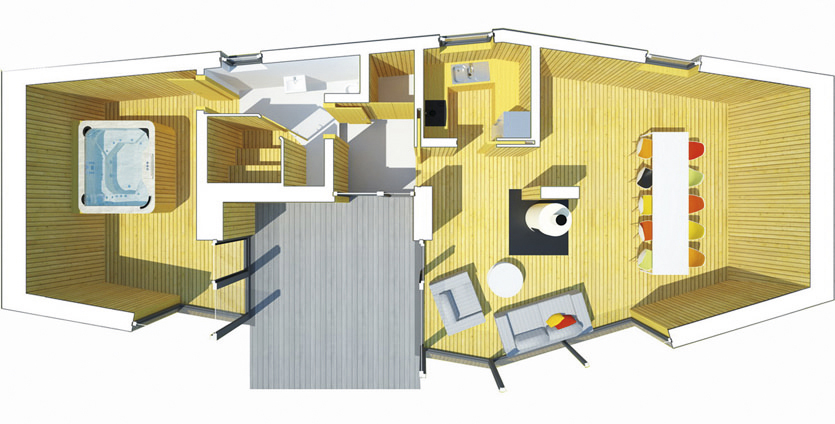

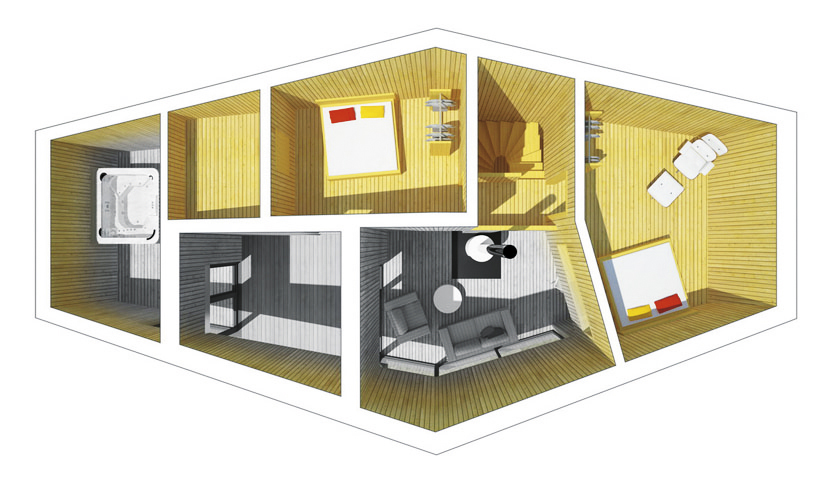

Novostavba je členená na tri základné dispozičné celky – „vodný svet" s masážnou vaňou, saunou a wc, denná časť – vstup, kuchyňa, jedáleň, obývačka a nočná časť na poschodí, ktorú tvoria dve spálne.

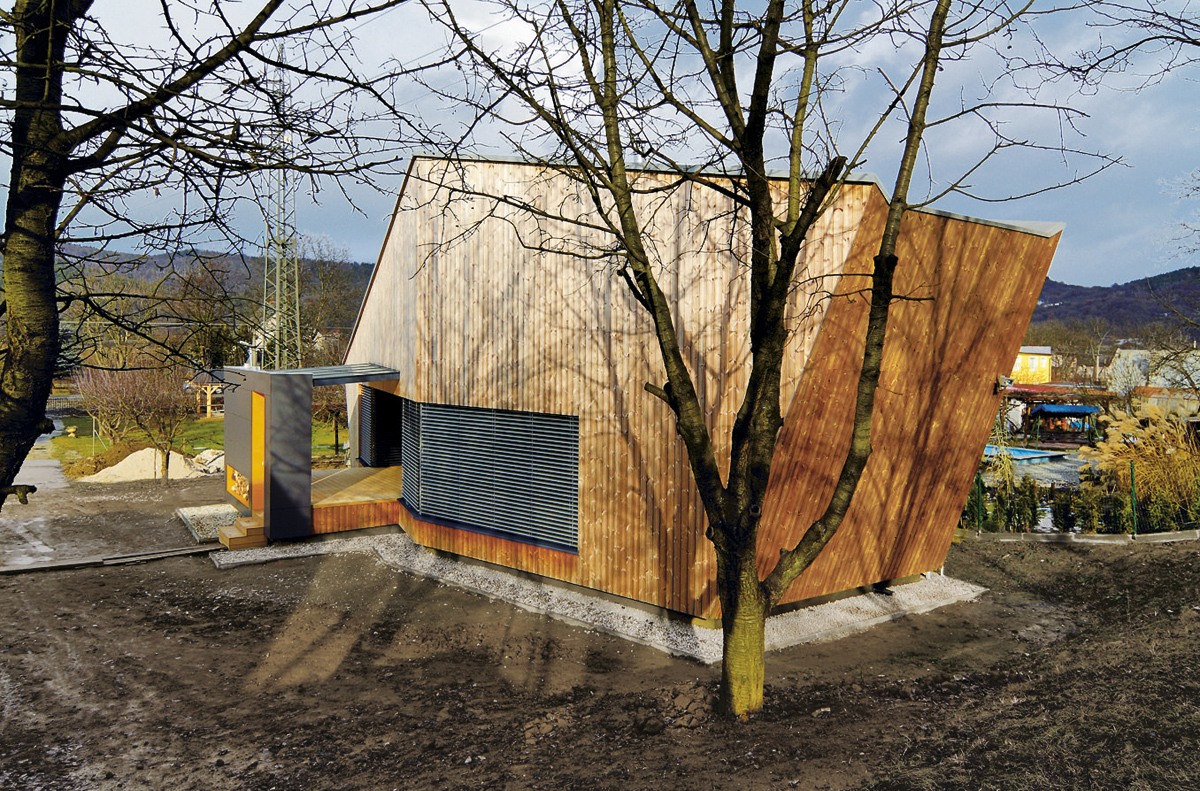

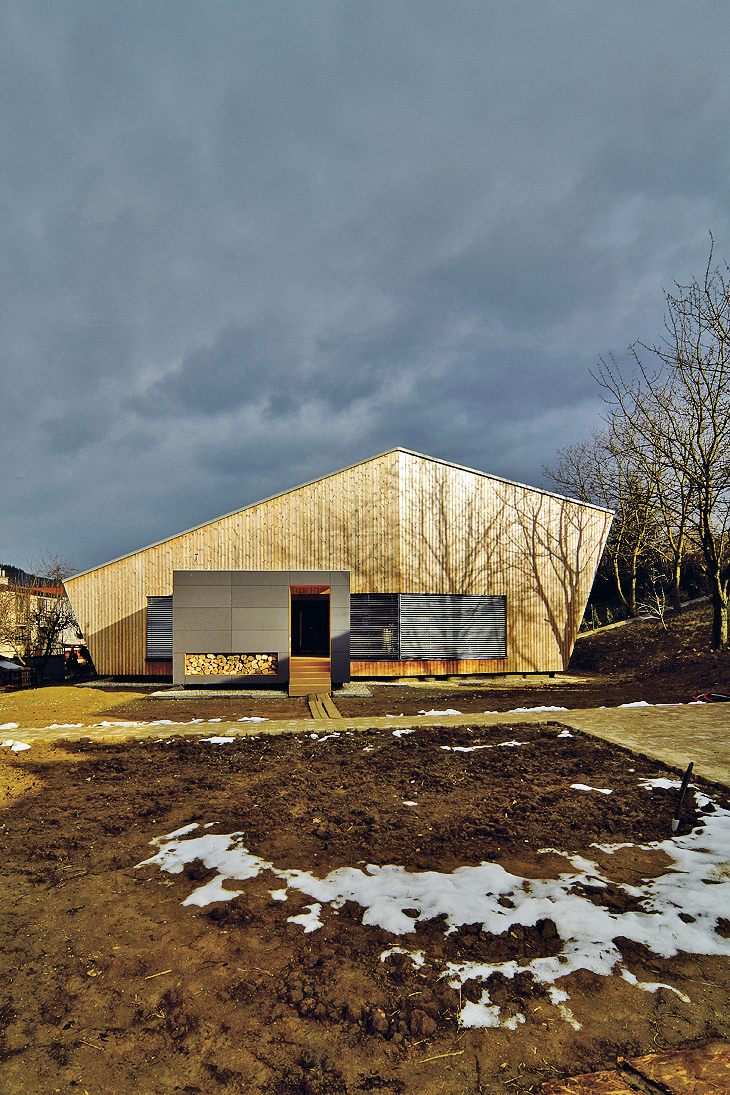

Návrh jednotlivých fasád vyplýva z funkčného a konštrukčného riešenia víkendového domu, pričom rešpektuje charakter jeho bezprostredného okolia. Dominuje cementotrieskový obklad v kombinácii s dreveným smrekovým obkladom stien átria a celého interiéru. Na západnej strane je objekt výrazne perforovaný hliníkovými zasklenými stenami, strecha je pokrytá hydroizolačnou fóliou.

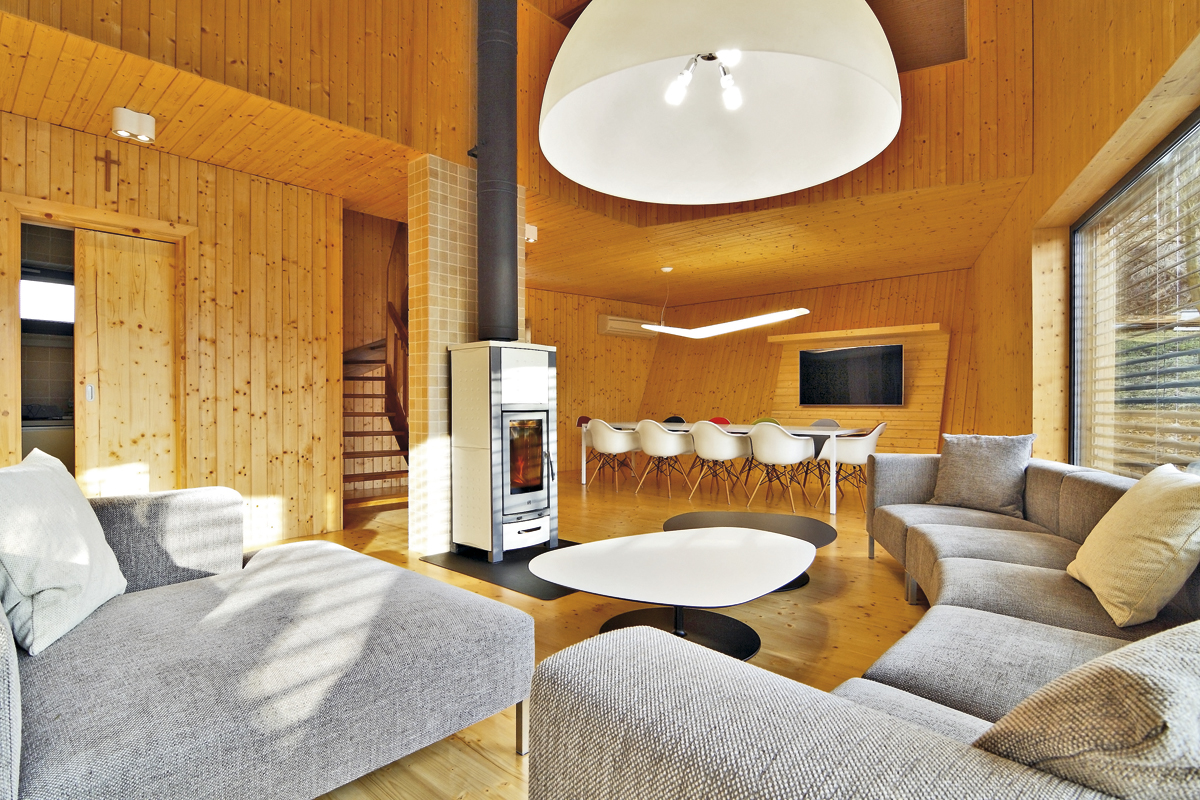

Spoločenské priestory na prízemí sú riešené veľkoryso a priam vyzývajú na oddych a posedenie s priateľmi. Obývačka voľne prechádza do jedálne s veľkou plazmovou obrazovkou na zošikmenej stene.

Obr. vľavo: Obklad vnútorných stien a stropov je drevený, na pero-drážku hrúbky 15 mm na devenom rošte.

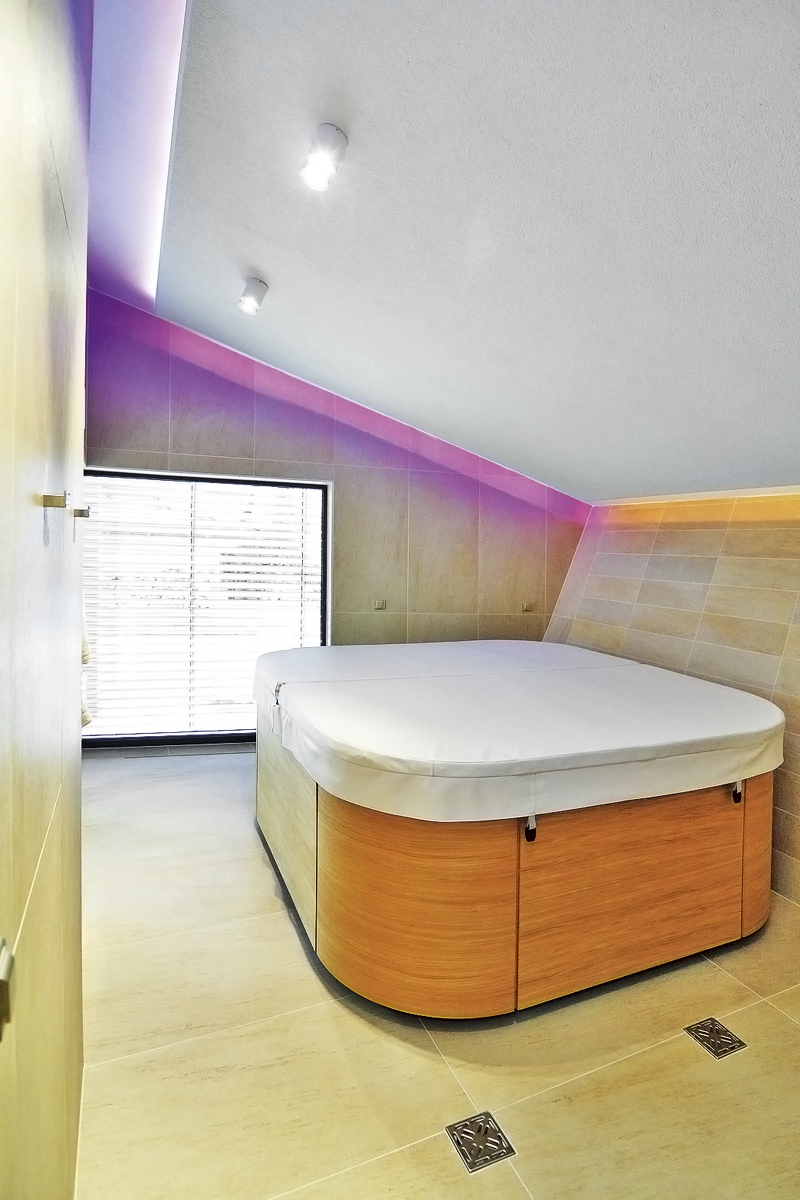

Obr. vpravo: Pre finálne riešenie bolo určujúce rozhodnutie investora zakomponovať do základných funkcií víkendového domu aj priestor pre masážnu vaňu a saunu. Obklad stien je keramický, na celú výšku miestnosti.

Orientácia na svetové strany, osvetlenie

Stavebná parcela obdĺžnikového tvaru je pre potreby bývania (rodičovský rodinný dom v severnej časti parcely) predimenzovaná (celková výmera 1 835 m2), čo umožnilo v južnej časti parcely nahradiť pôvodnú šopu novostavbou letného domu bez negatívneho zásahu do pôvodnej záhrady. Voľný stavebný pozemok je zo severnej strany ohraničený obslužnou komunikáciou, z východnej a západnej strany parcelami s rodinnými domami, z južnej strany voľným pozemkom, cez ktorý ešte zatiaľ prechádza železnica, a lesom. Denné osvetlenie objektu zabezpečujú zasklené steny, okenné otvory a strešné svetlíky.

Východiskom riešenia novostavby boli stavebno-technické danosti pozemku a požiadavky investora, ktoré sa premietli do celkového riešenia priestorového konceptu.

Statika a založenie stavby

Založenie objektu je riešené formou klasických základových pásov šírky 400 – 550 mm. Základová škára je v hĺbke 900 mm pod terénom. Horná hrana pásov je zdvihnutá asi na 280 mm nad terénom, na ktoré sú uložené základové dosky ZD1 a ZD2 v hrúbke 200 mm. Medzi nimi je na rozhraní interiéru a exteriéru dilatácia, vyplnená 100 mm polystyrénom XPS.
Podlahy prízemia objektu majú hrúbku 250 mm s tepelnoizolačnou vrstvou z expandovaného polystyrénu ISOVER EPS. Nášľapné vrstvy tvoria podľa druhu miestnosti drevené palubovky a keramická dlažba. V priestore wellnes je podlaha vyhrievaná elektrickým systémom.

Stavebnotechnické riešenie

Zvislé konštrukcie tvoria drevené hranoly, 60 x 200 mm a 60 x 150 mm, vsadené medzi oceľové profily. Výplň tvorí minerálna vlna ISOVER AKUPLAT v hrúbke 150 mm a 180 mm. Stropná konštrukcia je z oceľových profilov I č. 160 a U č. 160, medzi ktoré sú vsadené drevené stropné hranoly s prierezom 100/160. Na drevené trámy je upevnený drevený záklop, na ktorom sú podlahové a podhľadové vrstvy. Schodisko je ľahké, drevené, schodnicové, s drevenými stupňami. Nosnú konštrukciu strešného plášťa tvoria oceľové I profily ako súčasť rámovej konštrukcie a drevené trámy. Tepelnoizolačnú vrstvu tvoria rohože ISOVER UNIROL PROFI, ako hydroizolačná vrstva je použitá fólia z mäkčeného PVC uložená na podklade z OSB dosiek.

Obvodový plášť

Tepelné izolácie na celú stavbu dodávala spoločnosť Isover. Typy a hrúbky tepelných izolácií do jednotlivých konštrukcii boli navrhnuté na základe výpočtu v programe ISOVER FRAGMENT. Ide o kvalitné izolácie s nízkym súčiniteľom tepelnej vodivosti, ktoré dovoľujú vyhnúť sa prílišným hrúbkam izolácií. V obvodovej konštrukcii a v streche je použitý ISOVER UNIROL PROFI so súčiniteľom tepelnej vodivosti λ = 0,033 W/mK. Kvôli dobrým akustickým vlastnostiam v priečkach použili ISOVER AKUPLAT. Keďže ide o drevostavbu, vzduchotesnú rovinu v tomto nízkoenergetickom dome vytvorili pomocou unikátnej klíma membrány ISOVER VARIO KM Duplex UV, ktorá vďaka svojim vlastnostiam pomáha regulovať vlhkosť v drevených konštrukciách, čo má za následok predlženie životnosti domu.
Obvodové steny sú zateplené doskami z minerálnej vlny ISOVER UNIROL PROFI hrúbky 150 a 80 mm. Vonkajší obklad je z exteriérových dosiek hrúbky 8 mm, lepený na hliníkovom rošte. V interiéri je zvislý profilovaný drevený obklad hrúbky 15 mm na drevenom rošte. Miestnosť určená na wellnes a kúpeľňa s WC majú keramický obklad. Výplne otvorov tvoria hliníkové okná a zasklené steny s prerušeným tepelným mostom a izolačným trojsklom. Niektoré zasklené steny dopĺňajú exteriérové žalúzie. Konštrukcie pod úrovňou terénu a do výšky 15 cm nad ním sú zateplené doskami Styrodur hrúbky 100 mm, ktoré tvoria aj ochranu hydroizolačného systému. Parapetné okenné oplechovania, atikové oplechovania a strešné žľaby sú z poplastovaného hliníkového plechu tmavosivej farby.

Vzájomná súhra investora, architekta, realizátora i dodávateľov jednotlivých technológií prispela k dokonalému zvládnutiu všetkých detailov. V prípade energeticky efektívneho domu totiž musí byť všetko perfektné.

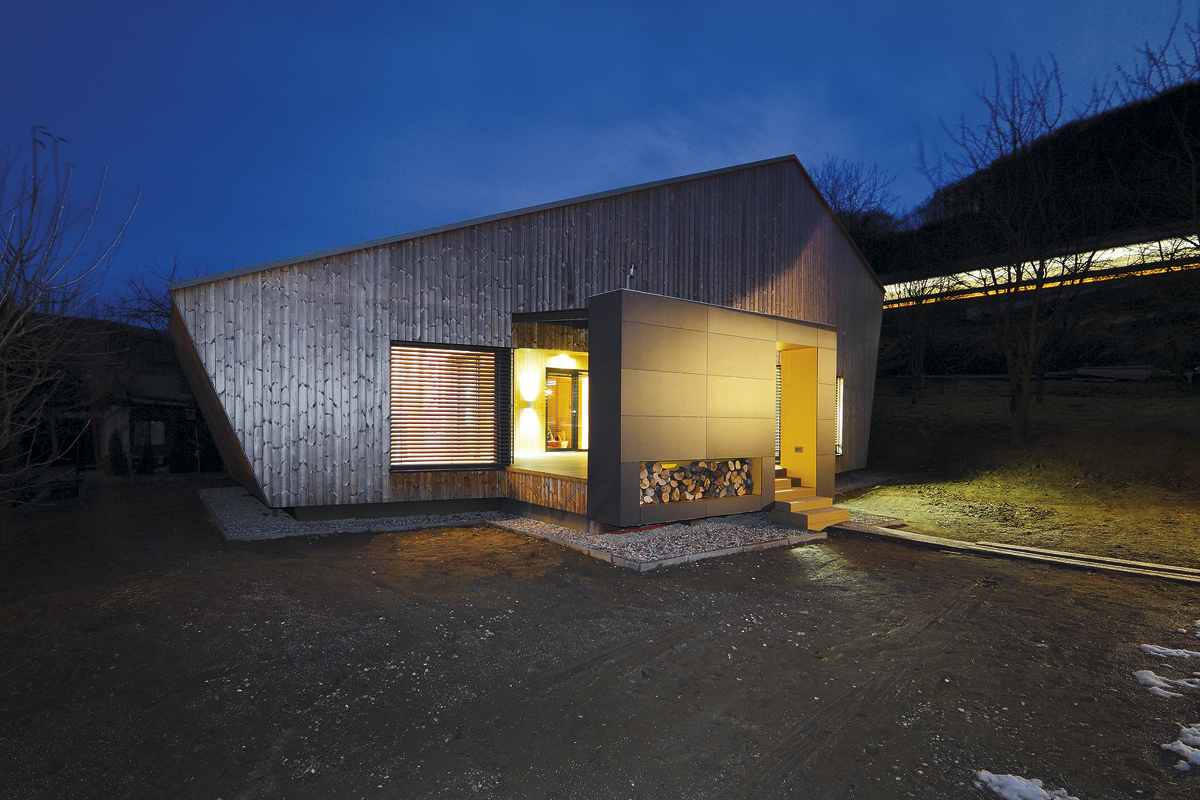

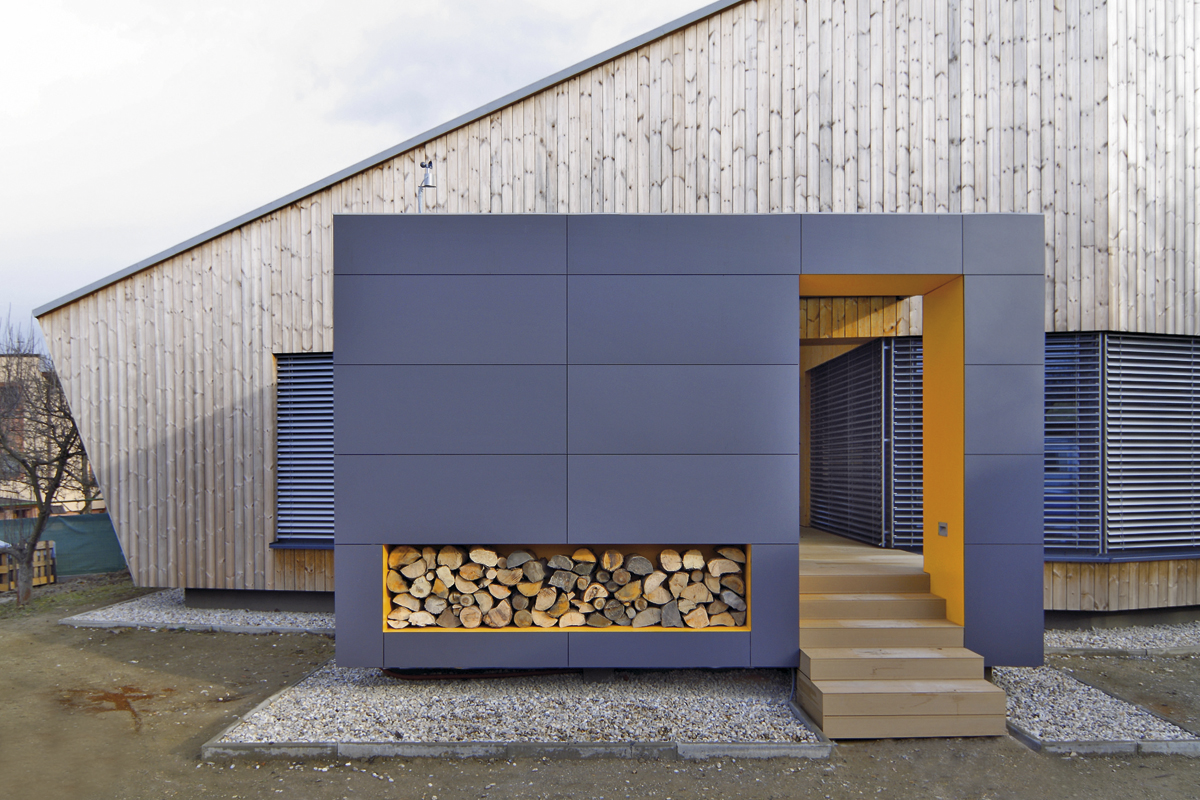

Vstupný portál z čiernych veľkoformátových obkladových dosiek Trespa nevytvára len nápadne vyriešené miesto na odkladanie dreva, ktorým sa kúri v interiérovej keramickej peci. Zo strany zastrešeného átria sa v ňom ukrýva vonkajší elektrický gril.

Dispozícia interiéru

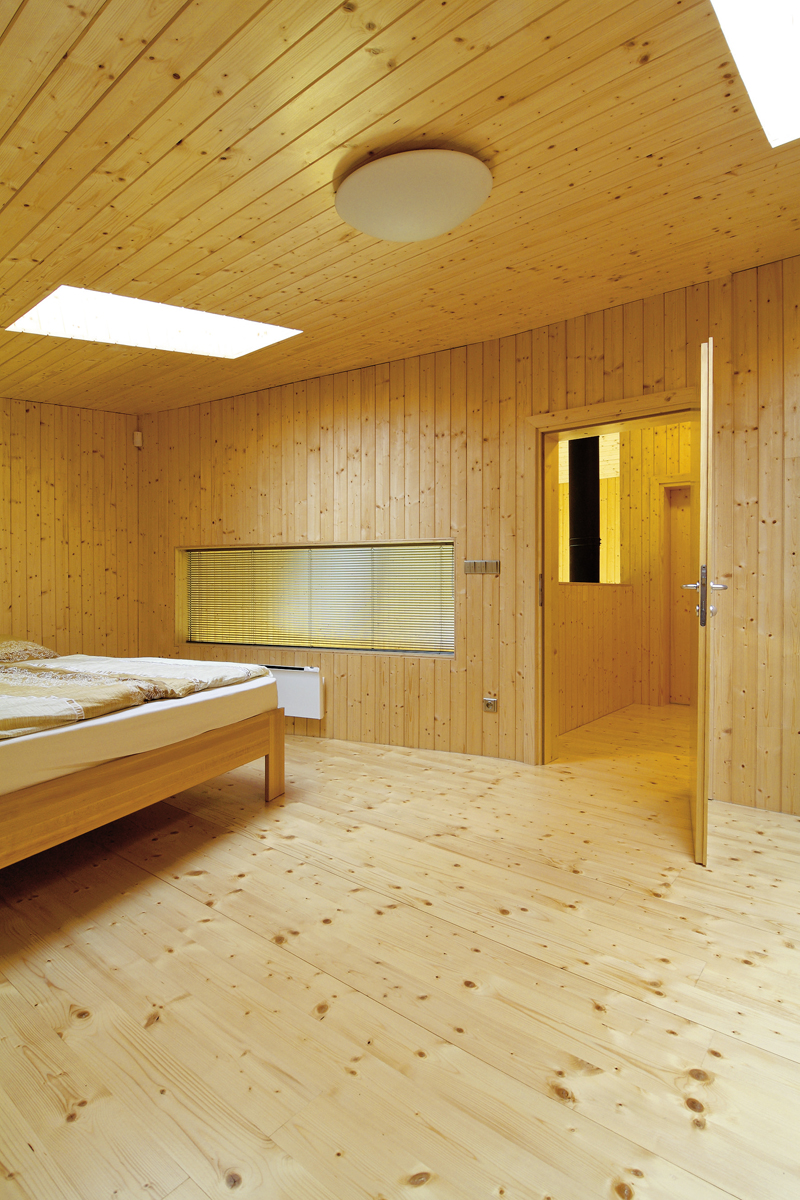

Hneď na začiatku návštevníka upúta vstupný portál z čiernych veľkoformátových obkladových dosiek. Nejde pritom len o nápadne vyriešený priestor na odkladanie dreva, ktorým sa kúri v interiérovej keramickej peci. Zo strany zastrešeného átria sa v ňom ukrýva vonkajší elektrický gril. Vzniká tak pohodlný vstupný priestor, ktorý sa podľa potreby mení na zastrešené átrium, tvoriace prechod medzi interiérom a exteriérom, prepojené veľkými posuvnými dverami s obytnou a spoločenskou časťou domu vpravo a s wellness priestorom so saunou a masážnou vaňou vľavo. Spoločenské priestory na prízemí sú riešené veľkoryso a priam vyzývajú na oddych a posedenie s priateľmi. Obývačka voľne prechádza do jedálne s veľkou plazmovou obrazovkou na zošikmenej stene. Kuchyňa je v rohu za schodiskom. Po drevených schodoch sa vchádza do dvoch spální na poschodí. Z jednej je výhľad cez obdĺžnikové okno do dvojpodlažného priestoru obývačky. Dispozičné riešenie domu tak ponúka súkromie aj možnosť vizuálneho kontaktu so spoločnosťou sediacou v obývačke.

Novostavba je členená na tri základné dispozičné celky – „vodný svet” s masážnou vaňou, saunou a wc, denná časť – vstup, kuchyňa, jedáleň, obývačka a nočná časť na poschodí, ktorú tvoria dve spálne.

Názov:  Víkendový dom
Miesto:  Nosice pri Púchove, Slovensko
Autor:  Pavol Pokorný | Pokorny architekti
Spolupráca:  Mária Šmilňáková, Martin Bujna
Hlavný inžinier projektu:  studio B52
Interiér:  Pavol Pokorný, Mária Šmilňáková
Hlavný dodávateľ:  ForDom
Dodávateľ tepelných izolácií:  ISOVER
Realizácia:  2010 – 2011
Zastavaná plocha:  130 m2
Úžitková plocha + terasa:  160 m2 + 25 m2
Počet obytných miestností:  3

Ing. arch. PAVOL POKORNÝ
Narodený 29. 6. 1969 v Bratislave

Štúdium:
1987 – 1993 Fakulta architektúry STU Bratislava,
1991 - TU Viedeň, Institut Fuer Raumplanung, ateliér prof. Schweighofera,
1992 – TU Wiedeň, Institut Fuer Raumgestalstung, ateliér prof. Dr. Dahinden Arch.SIA.

Prax:
1992 – Ateliér prof. Dr. Dahinden Arch.SIA Zurich,
1993 – 1995 Mestský ústav ochrany pamiatok, Bratislava,
1995 – 1996 A4 Architecture, s. r. o., (Pavelka, Vician), Bratislava,
1996 – 2000 Štúdio For, s. r. o., (Berec, Kvasnica, Lukáč, Pokorný), Bratislava,
2001 – 2007 AAPP|Architektonický ateliér Pavol Pokorný, Bratislava,

2007 - POKORNY ARCHITEKTI, s. r. o., BRATISLAVA

Súťaže a ocenenia
2009: Nominácia na ocenenie CE.ZA.AR v kategórii Novostavba – Apartmánový dom v Bratislave,
2009: Nominácia na ocenenie CE.ZA.AR v kategórii Rekonštrukcia a obnova budov – Sídlo spoločnosti Anasoft v Bratislave,
2000 – 2004: 6 x Plaketa Zlatý Leonardo za najkreatívnejší dizajn expozície na veľtrhu Coneco Bratislava,
2001: Víťazstvo v medzinárodnej súťaži na korporátny dizajn expozície koncernu Schmid Industrieholding Rakúsko (Baumit),
1993: Cena Prof. Lacka za diplomový projekt – Pápežský nunciát v Bratislave, rekonštrukcia a dostavba.

Významné realizácie:
Televízia TA3 (2001), Bratislava
Expozícia Baumit International (2001), Bratislava, Brno, Viedeň, Bologna, Budapešť, Kijev, Bukurešť, Sofia, Istanbul, Šanghaj,
Výrobný závod Drevomont Fitos (2004), Dunajská Streda
Apartmánový dom (2008), Bratislava
Sídlo spoločnosti Anasoft (2008), Bratislava
Nízkoenergetický dom, Zohor (2011)
Rodinný dom, Rohožník (2011)
Víkendový dom, Nosice (2012)

text: Barbara Turčíková
foto: Daniel Veselský
