15.4.2013
GEALAN Fenster-Systeme GmbH v druhej polovici minulého roka priniesol na slovenský a český trh nový systém plastových okenných profilov s označením S 9000.
Rám a krídlo v S 9000 s výstužou pre štandardné veľkosti okien
Systém je vytvorený na stavebnú hĺbku 83 mm s pružným stredovým tesnením, hlbším zapustením skla a zasklievacou drážkou pre zasklenie široké až 56 mm. Vývoj systému vychádzal z toho najlepšieho, čo sa osvedčilo v predchádzajúcich profilových radoch systémov GEALAN S 8000IQ, S 8000IQ+, S 7000IQ i 7000IQ+. K tomu sa optimalizovali všetky časti rámu a krídla s cieľom dosiahnuť čo najlepší koeficient prechodu tepla rámom aj čo najlepší pomer ceny a výkonu.
Je zaujímavé poznať úvahy a ciele vývojárov okenných profilov. Zdalo by sa, že ich možnosti sú už vyčerpané či veľmi obmedzené. Stačí si predstaviť, že všetko sa odohráva vo vnútri obrysu profilu, na ploche 7 – 8 x 6 – 7 cm. A do tejto malej plochy treba vtesnať všetky funkcie okna, najmä požadované technické parametre.
Rám a krídlo v S 9000 s výstužou pre väčšie veľkosti alebo farebné vyhotovenia
Z hľadiska estetických vlastností tento produkt nedáva priveľa priestoru na kreativitu. V podstate možno obmieňať len výšku zloženia rám – krídlo, obrysové línie a farbu. Výrobok môže byť hranatejší či oblejší so soft líniami, biely, farebný v imitácii dreva. Viac priestoru pre tvorivosť technika okien neumožňuje!?
V oblasti vonkajšieho vzhľadu profilov preto vývojári zachovali osvedčené línie. Jednak preto, že soft zaoblenie hrán bolo vždy pozitívne prijímané, a aj preto, že pri kombinácii nových výrobkov s tými z predchádzajúcich radov to nepôsobí rušivo. Oproti predošlým systémom sa podarilo veľmi elegantne vyriešiť zhotovenie pevných zasklení a zasklení v krídle. Hĺbka oboch zasklievacích drážok je rovnaká, takže možno použiť aj rovnaké zasklievacie lišty.
GEALAN S 8000IQ, 74 mm, 5 komôr, Uf = 1,4 W/m2KPri technickom vyhotovení sa zdalo, že aj tu sú možnosti vyčerpané, no už niekoľko rokov badať trend hľadania takých tvarových usporiadaní profilov, ktoré na malom priestore (uzavreté do obrysu profilu) dokážu stále posúvať technický štandard dopredu. Hlavným iniciátorom nového riešenia je snaha o trvalé znižovanie koeficientu prechodu tepla. Nejde o proces samovoľný, vynútil si ho rastúci tlak na cenu energií. Vplyv stavebnej hĺbky a počtu vnútorných komôr na koeficient prechodu tepla, teda na znižovanie tepelných strát, je už dlho známy. V praxi sa jasne ukazuje tendencia prehlbovať stavebnú hĺbku profilov a zvyšovať počet komôr v ich reze.
GEALAN S 8000IQ, 74 mm, 6 komôr, Uf = 1,2 W/m2K
GEALAN sa vývoju v tomto smere venuje už od roku 1998. Výsledkom je prechod od pôvodného systému s hĺbkou 62 mm, cez systémy s hĺbkou 74 mm až na dnešnú stavebnú hĺbku 83 (presne 82,5) mm. Tento rozmer sa nakoniec ukázal ako optimálny, lebo sa prišlo na to, že hlbšie systémy, napríklad nad 90 mm majú ďalšie technické problémy. Preto sa i tieto systémy postupne vracajú k 80 – 85 mm. Samozrejme, milimetrové rozdiely nehrajú žiadnu úlohu. Stavebná hĺbka má viaceré dôležité aspekty. Hlavne umožňuje v reze usporiadať niekoľko vzduchových komôr (čím viac, tým lepšie), zároveň však musí byť vytvorený dostatočný priestor i pre tzv. hlavnú komoru, kde je uložená oceľ. Na druhej strane, pri veľkých stavebných hĺbkach rastie hmotnosť profilu, čo môže byť problém pri manipulácii. Zároveň sa môže rozširovať zasklievacia drážka. Ak je príliš široká, vzniká problém so zasklením 24 mm dvojsklom. Tieto veľmi prehĺbené systémy však nie sú určené na zasklenie dvojsklom.
GEALAN S 8000IQ+, 83 mm, 6 komôr, Uf = 1,1W/m2K
Hoci všeobecný trend smeruje k trojsklu, vývojári nechceli v novom systéme obmedziť použitie dvojskla. Veď podiel dvojskiel na našom trhu je ešte veľmi výrazný. Podobné je to i s počtom komôr v profile. Firma GEALAN v rokoch 2002 – 2004 ako prvá priniesla na trh šesťkomorový profil a dnes je to už skoro štandardom u všetkých výrobcov. Počet komôr má vplyv i na koeficient prechodu tepla, ale pri počte nad 6 je už len nepatrný.

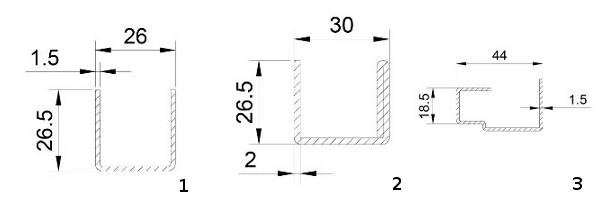

1. biele okná, 2. farebné okná, 3. balkónové dvere farebné
Vplyv stavebnej hĺbky a počtu komôr z porovnania starších systémov GEALAN
Zámer pri vývoji S 9000 išiel ešte ďalej. Cieľom bolo dosiahnuť hodnoty Uf < 1,0 W/m2K, na čo sa museli realizovať i ďalšie opatrenia, nielen riešiť stavebnú hĺbku a počet komôr. Najskôr bolo treba zvoliť konkrétny tesniaci systém. V praxi existujú systémy s dvojitým či stredovým tesnením. Hoci pri zbežnom porovnaní sú výsledky oboch systémov porovnateľné, v prehĺbených systémoch je výhodnejšie stredové tesnenie, ktoré rozdeľuje funkčnú dekompresnú dutinu na dve časti, čím znižuje koeficient prechodu tepla. Komora za stredovým tesnením je uzavretá, nenastáva prúdenie vzduchu.
Systém 9000 je vybavený tzv. kombi tesnením – pružnou planžetou uloženou v polodrážke rámu, ktorá sa opiera o výstupok na krídle – schéma vľavo. Toto výhodné riešenie umožňuje bezproblémové riešenie fixov znižuje prievzdušnosť aj pri silnom tlaku vetra. Tlakom vzduchu sa planžeta viac pritláča k profilu krídla, takže „čím väčší vietor, tým viac tesní".
Ďalším dôležitým detailom je hĺbka zapustenia skla v zasklievacej drážke.
Má hĺbku 26 mm, teda oproti štandardnej hĺbke 20 mm je až o 6 mm hlbšia. To dovoľuje uložiť zasklievací rámček hlbšie do vnútra profilu. Parameter vnútornej povrchovej teploty, a tým aj riziko kondenzácie vlhkosti na zasklení, je tak vylúčené aj pri dvojskle. Pre tento systém je vhodnejšie trojsklo. Pri zasklievaní fixných okien je zasklievacia drážka rovnako hlboká ako v krídle, takže možno použiť rovnaké lišty a nevzniká ani estetický problém.
Rámček medzi sklami v dvojskle vždy (i keď je plastový) predstavuje určitý tepelný most. Ak je jeho horný okraj vo výške zasklievacej lišty, môže za istých poveternostných podmienok podmienok spôsobovať zníženie povrchovej teploty na vnútornej strane až po kritickú hranici, keď môže dochádzať ku kondenzácii vlhkosti. Hlbšie zapustenie skla tento problém eliminuje.
Okrem tepelno-technických vlastností sú dôležité aj fyzikálno-mechanické vlastnosti, ako tuhosť okna, statika a mechanické namáhanie. Systém je vybavený niekoľkými typmi statických výstuží, čo umožňuej konštruovať štandardné veľkosti s jednoduchou oceľou typu U, aj rozmernejšie výrobky s inými typmi oceľových výstuží. Pre ďalšie zlepšenie tepelno-technických vlastností a zvýšenie statiky GEALAN ráta i s technológiami STV a IKD, ktoré umožňujú použitie systému vo veľmi náročných a v efektívnych aplikáciách. Systém S 9000 je úplne kompatibilný s ďalšími doplnkovými prvkami systému S 8000 IQ+, takže sú ihneď k dispozícii rozširovacie profily, statické a podložné profily a ďalšie príslušenstvo a nič nebráni ich použitiu v okenných zostavách v bielej i farebnej verzii.
Pri skúšaní a certifikovaní systému boli dosiahnuté hodnoty:
Zaťaženie vetrom podľa STN EN 12210 ...C5
Prievzdušnosť STN EN 12207 .... trieda 4
Vodotesnosť STN EN 12208 ... E1050
Najzaujímavejší je však parameter prechodu tepla rámom Uf = 0,92W/m2K, čo je aktuálne najlepší výsledok dosiahnutý kombináciou plastového profilu a oceľovej výstuže na českom a slovenskom trhu. Preto získal systém S 9000 i certifikát použiteľnosti pre pasívne domy od IFT Rosenheim.
GEALAN S 9000 je moderný systém plastových profilov, ktorého parametre spĺňajú všetky požiadavky individuálnej bytovej výstavbe aj hromadnej výstavby. Ide o systém, ktorý má ešte potenciál do budúcnosti a možno očakávať, že obstojí aj pri ďalšom sprísňovaní noriem a požiadaviek.
Za všetko hovorí tabuľka:
| rozmer okna 1,23 x 1,48 m | Ug [W/m2K] | ||||
| medziskelný rámček | 1,1 | 1,0 | 0,7 | 0,6 | 0,5 |
| Super Spacer TriSeal Premium Plus | 1,123 | 1,055 | 0,847 | 0,779 | 0,711 |
| Swisspacer V | 1,126 | 1,058 | 0,849 | 0,781 | 0,713 |
| Thermix TX.N / Chromatech ultra | 1,143 | 1,075 | 0,864 | 0,796 | 0,728 |
| TGI | 1,143 | 1,075 | 0,866 | 0,799 | 0,731 |
text: Ing. Vladimír Horák
foto: Gealan
